数据中心架构中流行的ToR和ToR交换机

架顶式 (ToR) 是一种常见的交换机到服务器连接架构。根据 2015 年的一项调查结果,ToR是托管数据中心和企业数据中心中使用最广泛的架构。从目前的趋势来看,无论是现在还是未来,它都将得到广泛部署。因此,ToR 交换机变得比以前更受欢迎。

什么是 ToR 交换机?

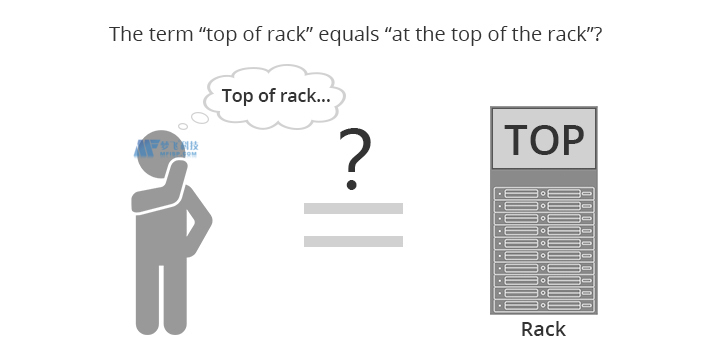

“但是,等等,ToR 是什么样子的?ToR 交换机是否放置在机架顶部?

数据中心架构中流行的ToR和ToR交换机

感谢您的提问。ToR 交换机可以位于机架顶部,但实际物理位置不一定需要位于机架顶部。它也可以位于机架的底部或中间。然而,在实际安装后,工程师发现机架顶部更好,因为它更容易接近且电缆管理更干净。

数据中心架构中流行的ToR和ToR交换机

ToR 的好处

ToR 的好处有很多,简而言之,它们是:

  • 铜保持“在机架中”。
  • 降低布线成本。
  • 模块化和灵活的“每机架”架构。
  • 面向未来的更高速度。

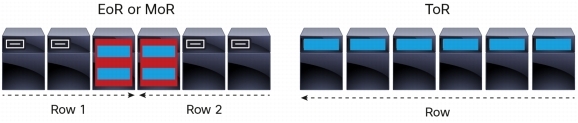

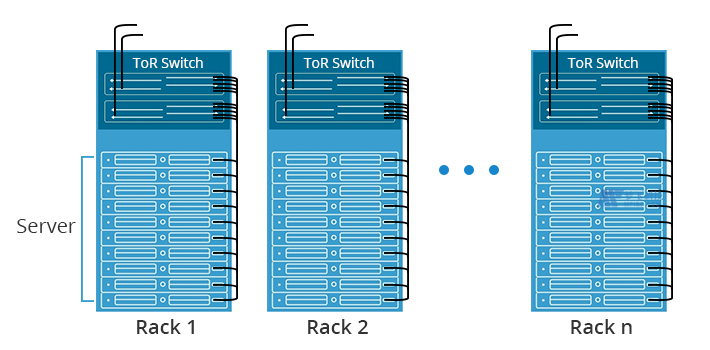

在 ToR 设计中,每个机架中至少放置一个网络交换机,机架内的服务器通常通过铜缆连接到交换机。然后每个机架中的交换机都连接到 ToR 交换机。

数据中心架构中流行的ToR和ToR交换机

在今天的叶脊拓扑中,ToR 交换机是叶交换机,它们连接到脊交换机。例如,10G 服务器通过10G SFP+ DAC(直接连接铜缆)或通过 Cat6a/Cat7 电缆和 10GBASE-T 收发器连接到 10G ToR/叶交换机(它也有 40G 端口)。然后将 10G 交换机连接到 40G 主干交换机。

数据中心架构中流行的ToR和ToR交换机

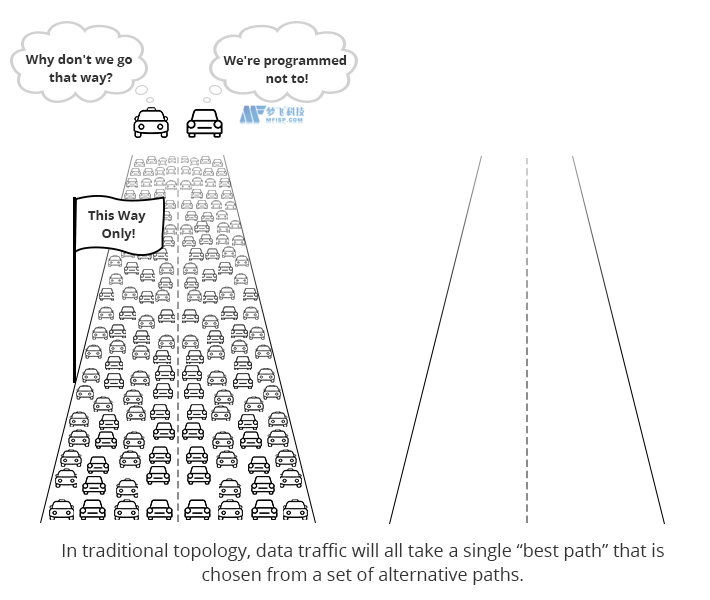

ToR和leaf-spine的结合解决了传统三层(接入-汇聚-核心)拓扑存在的一些问题,如顶层交换机的“堵车”。在三层网络拓扑中,数据流量都将采用从一组替代路径中选择的单一“最佳路径”,直到它变得拥塞然后数据包被丢弃。

数据中心架构中流行的ToR和ToR交换机

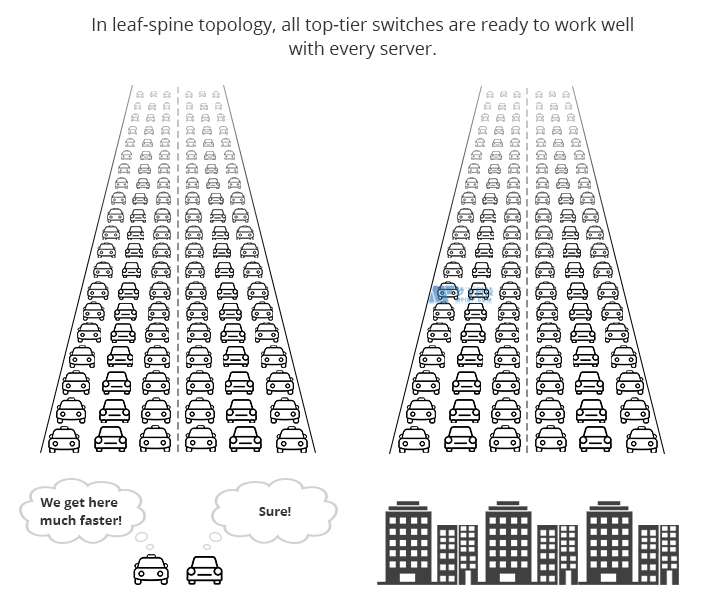

在叶脊拓扑中,为了防止选择任何一条上行链路路径,路径是随机选择的,以便流量负载在顶层交换机之间平均分配。如果顶级交换机之一发生故障,它只会稍微降低数据中心的性能。

数据中心架构中流行的ToR和ToR交换机

高性能 ToR 开关

由于 ToR 是最流行的数据中心架构设计,因此 ToR 交换机自然也变得流行起来。以下是一些具有不同交换机到服务器数据速率的高性能 ToR 交换机,范围从 1G 到 100G。所有这些 FS ToR 交换机都支持 L2/L3 功能、IPv4/IPv6 双堆栈、数据中心桥接和 FCoE。ToR 交换机通常需要多端口且具有低延迟,因为它们必须处理不同层的流量。目前,1G 和 10G 数据速率仍然占所有交换机到服务器连接的最大部分。能够支持多种数据速率的 40G 和 100G ToR 交换机仍然不多。上面列出的 40G 示例和 100G 示例是为数不多的具有低延迟和高性能的多端口高速 ToR 交换机之一。
