42U 机架尺寸和规格

释放双眼,带上耳机,听听看~!

42U 通用服务器机架与各种服务器和机架式网络设备兼容,包括戴尔、惠普、奥斯汀休斯、IBM、肯德尔霍华德、Great Lakes、Martin Enclosures、Chatsworth 和 APC 产品。42U 机架是完全可定制的,甚至可以处理最重的负载 - 高达 3,000 磅!

42U 机架尺寸和规格

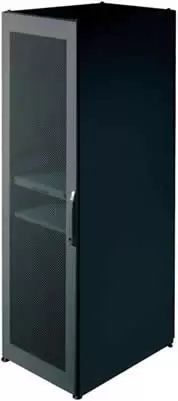

42U 通用服务器机架

可定制的 42U 机架配置为与几乎所有服务器制造商的设备兼容。42U 机架采用对称框架,允许以节省空间的布局排列机柜,包括并排、一个在另一个前面、一个角落、U 形或 T 形排列,所有这些都不需要昂贵的中间框架. 16 折框架设计允许在水平框架部分的接头上方集成通道,防止液体聚集在垫圈上并在打开时渗入门或侧面板。框架系统为安装设备和附件提供了多个内表面和点。42U 机架的顶部面板使用标准吊环螺栓固定。无论您需要顶部面板用于电缆入口还是通风,都可以通过松开 4 个螺钉快速更换。这种稳定的静态设计允许使用安装在屋顶上的冷却装置。集成的防水/防尘唇缘可保护垫圈屋顶配置。

42U 机架的门系统包括一个四点锁定系统。门可以轻松旋转,因此可以从左侧或右侧铰接。侧板可以拧上、锁定到位或铰接以提供侧门通道。

42U 机架尺寸和规格

42U 通用机架特性

  • 现代时尚的外观,坚固的框架结构
  • 多供应商设备兼容性
  • 全系列配件和一系列尺寸和款式

42U 通用机架尺寸

  • 宽度:EIA 标准 19 英寸机架导轨
  • 外宽:23.6″ – 600mm
  • 高度:78.74 英寸 – 2,000 毫米 – 机架单元:42U
  • 深度:39.37 英寸和 41.34 英寸
  • 可提供其他尺寸的机架

42U 通用机架配件

  • 侧壁,分体式后门
  • 并口套件、免工具搁板、脚轮、螺栓固定套件、电缆管理
  • 电源板 – 垂直或机架安装,机柜监控系统
  • 免工具盲板、风扇

APC 42U 机架 – 尺寸和规格

最大外部
高度

外部深度 静态
承重
系列 模型
78.39 英寸
(1991 毫米)
23.62 英寸
(600 毫米)
42.13 英寸
(1070 毫米)
3000 磅
(1363 公斤)
NetShelter SX AR3100SP1
78.39 英寸
(1991 毫米)
23.62 英寸
(600 毫米)
42.13 英寸
(1070 毫米)
3000 磅
(1363 公斤)
NetShelter SX AR3100
78.39 英寸
(1991 毫米)
29.53 英寸
(750 毫米)
42.13 英寸
(1070 毫米)
3000 磅
(1363 公斤)
NetShelter SX AR3150
78.39 英寸
(1991 毫米)
23.62 英寸
(600 毫米)
47.24 英寸
(1200 毫米)
3000 磅
(1363 公斤)
NetShelter SX AR3300
78.39 英寸
(1991 毫米)
29.53 英寸
(750 毫米)
47.24 英寸
(1200 毫米)
3000 磅
(1363 公斤)
NetShelter SX AR3350

Chatsworth 42U 机架 – 尺寸和规格:

最大外部高度 外宽 外部深度 静态承重 系列 模型
79.30 英寸
(2013 毫米)
23.60 英寸
(600 毫米)
29.50 英寸
(750 毫米)
31.50 英寸
(800 毫米)
32.70 英寸
(831 毫米)
40.30 英寸
(1024 毫米)
42.30 英寸
(1074 毫米)
48.40 英寸
(1229 毫米)
3000 磅
(1360 公斤)
全球框架 GF-1xxxx
82.50 英寸
(2096 毫米)
23.60 英寸
(600 毫米)
27.50 英寸
(700 毫米)
31.50 英寸
(800 毫米)
31.50 英寸
(800 毫米)至
47.20 英寸
(1200 毫米)
,增量为 0.98 英寸(25 毫米)
2000 磅
(907 公斤)
TeraFrame
F 系列
FCxx-xxxx-xxx
82.50 英寸
(2096 毫米)
23.60 英寸
(600 毫米)
42.30 英寸
(1075 毫米)
47.20 英寸
(1200 毫米)
3000 磅
(1360 公斤)
TeraFrame
HD-系列
FHD-Cxx-xxxx-xxx
78.30 英寸
(1989 毫米)
31.50 英寸
(800 毫米)
41.20 英寸(1047 毫米)至
51.10 英寸(1297 毫米)
,增量为 0.98 英寸(25 毫米)
2500 磅
(1134 公斤)
TeraFrame
N 系列
NCxx-xxxx-xxx
81.70 英寸
(2075 毫米)
27.32 英寸
(694 毫米)
31.32 英寸
(796 毫米)
27.62 英寸
(702 毫米)
33.62 英寸
(854 毫米)
39.62 英寸
(1006 毫米)
42.62 英寸
(1083 毫米)
2000 磅
(907 公斤)
MegaFrame
M 系列
Mx1xx-xxx
82.30 英寸
(2090 毫米)
24.00 英寸
(610 毫米)
27.3 英寸
(693 毫米)
27.00 英寸
(690 毫米)
34.40 英寸
(874 毫米)
40.40 英寸
(026 毫米)
43.40 英寸
(1102 毫米)
48.40 英寸
(1229 毫米)
2000 磅
(907 公斤)
SteellFrame
T 系列
Tx1xx-xxx

Great Lakes 41U 机架 - 尺寸和规格:

最大外部高度 外宽 外部深度 静态承重 系列 模型
80.00 英寸
(2032 毫米)
24.00 英寸
(609 毫米)
43.01 英寸
(1092 毫米)
2000 磅
(908 公斤)
ES 服务器机箱 GL780ES-2442
80.00 英寸
(2032 毫米)
30.00 英寸
(762 毫米)
43.01 英寸
(1092 毫米)
2000 磅
(908 公斤)
ES 服务器机箱 GL780ES-3042

HP 42U 机架 – 尺寸和规格:

最大外部高度 外宽 外部深度 静态承重 系列 模型
78.89 英寸
(2004 毫米)
24.00 英寸
(609 毫米)
39.61 英寸
(1008 毫米)
3000 磅
(1363 公斤)
10000 G2 10642 G2
79.00 英寸
(2007 毫米)
24.00 英寸
(609 毫米)
48.75 英寸
(1238 毫米)
3000 磅
(1363 公斤)
10000 10642(1200 毫米深)
78.70 英寸
(1999 毫米)
31.50 英寸
(800 毫米)
39.61 英寸
(1008 毫米)
2000 磅
(908 公斤)
10000 G2 10842 G2

IBM 42U 机架 – 尺寸和规格:

最大外部高度 外宽 外部深度 静态承重 系列 模型
78.70 英寸
(2000 毫米)
23.80 英寸
(605 毫米)
39.40 英寸
(1000 毫米)
2403 磅
(1090 公斤)
S2 93074RX
78.70 英寸
(2000 毫米)
23.80 英寸
(605 毫米)
39.40 英寸
(1000 毫米)
2407 磅
(1092 公斤)
S2 99564RX
78.70 英寸
(2000 毫米)
23.80 英寸
(605 毫米)
47.20 英寸
(1200 毫米)
2100 磅
(953 公斤)
X系统 9361-4PX / 9360-4PX
79.50 英寸
(2020 毫米)
25.50 英寸
(648 毫米)
43.50 英寸
(1105 毫米)
2586 磅
(1173 公斤)
企业 93084PX

Kendall Howard 42U 机架 – 尺寸和规格:

最大外部高度 外宽 外部深度 静态承重 系列 模型
80.50 英寸
(2045 毫米)
23.50 英寸
(597 毫米)
37.75 英寸
(959 毫米)
1300 磅
(590 公斤)
3100 3100-3-001-42
80.50 英寸
(2045 毫米)
23.50 英寸
(597 毫米)
37.75 英寸
(959 毫米)
1300 磅
(590 公斤)
3110 3110-3-001-42
80.50 英寸
(2045 毫米)
31.50 英寸
(800 毫米)
38.00 英寸
(965 毫米)
1300 磅
(590 公斤)
3120 3120-3-001-42

Liebert 42U 机架 – 尺寸和规格:

最大外部高度 外宽 外部深度 静态承重 系列 模型
78.74 英寸
(2000 毫米)
23.62 英寸
(600 毫米)
43.30 英寸(1100 毫米) 未报告 滚花DCM D4224442
带侧面
78.74 英寸
(2000 毫米)
23.30 英寸
(591 毫米)
43.30 英寸(1100 毫米) 未报告 滚花DCM D4224440
带外侧
78.74 英寸
(2000 毫米)
31.50 英寸
(800 毫米)
43.30 英寸(1100 毫米) 未报告 滚花DCM D4232442
带侧面
78.74 英寸
(2000 毫米)
31.10 英寸
(791 毫米)
43.30 英寸(1100 毫米) 未报告 滚花DCM D4232440
带外侧

Rittal 42U 机架 – 尺寸和规格:

最大外部高度 外宽 外部深度 静态承重 系列 模型
78.74 英寸
(2000 毫米)
23.62 英寸
(600 毫米)
31.50 英寸
(800 毫米)
3200 磅
(1451 公斤)
TS8 9969863
78.74 英寸
(2000 毫米)
31.50 英寸
(800 毫米)
31.50 英寸
(800 毫米)
3200 磅
(1451 公斤)
TS8 9969865
78.74 英寸
(2000 毫米)
23.62 英寸
(600 毫米)
39.37 英寸
(1000 毫米)
3200 磅
(1452 公斤)
TS8 9969833
78.74 英寸
(2000 毫米)
27.56 英寸
(700 毫米)
39.37 英寸
(1000 毫米)
3200 磅
(1452 公斤)
TS8 9969835
78.74 英寸
(2000 毫米)
23.62 英寸
(600 毫米)
41.34 英寸
(1050 毫米)
3200 磅
(1452 公斤)
TS8 9969847
78.74 英寸
(2000 毫米)
27.56 英寸
(700 毫米)
41.34 英寸
(1050 毫米)
3200 磅
(1452 公斤)
TS8 9969849

SUN 兼容 42U 机架 – 尺寸和规格:

最大外部高度 外宽 外部深度 静态承重 制造商 系列
78.74 英寸
(2000 毫米)
23.62 英寸
(600 毫米)
27.56 英寸
(700 毫米)
31.50 英寸
(800 毫米)
31.50 英寸
(800 毫米)
29.37
(1000 毫米)
41.34
(1050 毫米)
3200 磅
(1451 公斤)
威图 TS8
79.30 英寸
(2013 毫米)
23.60 英寸
(600 毫米)
29.50 英寸
(750 毫米)
31.50 英寸
(800 毫米)
32.70 英寸
(831 毫米)
40.30 英寸
(1024 毫米)
42.30 英寸
(1074 毫米)
48.40 英寸
(1229 毫米)
3000 磅
(1360 公斤)
查茨沃斯 全球框架
80.00 英寸
(2032 毫米)
24.00 英寸
(609 毫米)
30.00 英寸
(762 毫米)
43.01 英寸
(1092 毫米)
2000 磅
(908 公斤)
五大湖 ES 服务器机箱
