刀片服务器和机架式服务器的布线方式

大型IDC数据中心机房采用TOR布线,小型CDN节点机房采用EOR/MOR布线。布线系统是网络的基础。一个好的布线系统不仅可以充分发挥网络设备的性能,还可以为整个应用系统提供20年甚至更长时间的发展潜力,充分保障用户的投资。由于数据中心服务器(机架式服务器和刀片式服务器)的差异,POD中服务器机柜和网络机柜的布线方式也存在差异。下面为大家介绍了EOR、MOR、TOR和刀片服务器在几种数据中心布线方式中的特点和区别。

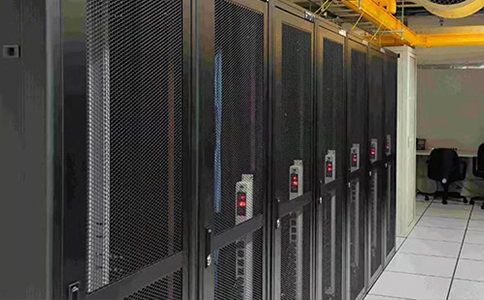

刀片服务器和机架式服务器的布线方式

数据中心机房的平面布局通常采用矩形结构。为了保证冷却效果,通常会将10到20个机柜背靠背排成一排,形成一对机柜组(也称为POD)。POD内所有机柜均采用前后通风方式,冷空气从机柜前面板吸入,从后方排出,在机柜内背靠背放置的PODs之间形成“热通道”,相邻两个PODs之间形成“冷通道”。热通道面对CRAC(机房空调),热空气沿着热通道流回CRAC,开始新的循环。每个POD由服务器机柜和网络机柜组成,其中服务器机柜占大多数。由于服务器形式(机架式服务器、刀片式服务器)的不同,POD中服务器机柜与网络机柜之间的布线方式也存在差异。

一、刀片服务器的布线方式

在机柜中安装与刀片交换机集成的刀片服务器时,无需考虑从服务器到机柜中的接入交换机和/或配线架的跳线,只需考虑刀片交换机上游端口的布线方式。另一方面,机架式服务器需要分别与每台服务器进行跳线连接。例如,在42U服务器机柜中安装10台1RU机架式服务器和1台接入交换机,并采用TOR布线时,机柜背面会看到22根电源线(服务器和交换机均配置冗余电源)、10根KVM电缆、至少30根双绞线(每台服务器两个服务网卡和一个管理网卡)和2根光纤(交换机的上行端口),其中不包括连接外部存储和其他设备的电缆。对于具有10个服务器模块和2个交换机模块的刀片式服务器,只需要2根电源线、1根KVM电缆和4根光纤。因此,刀片服务器在机房布线管理方面比机架式服务器具有明显的优势。

集成交换机模块的刀片服务器主要采用EOR/MOR布线方式,但这种EOR布线方式与机架式服务器的TOR布线方式基本相同。网络接入在服务器机柜内完成,从服务器机柜到EOR/MOR网络机柜的线缆主要是刀片交换机上游汇聚交换机的光,数量相对较少。但刀片服务器的计算单元密度高于机架式服务器,因此对单个机柜的功率输出和机房的散热环境要求也较高。带直通模块的刀片服务器的机架布线方式可分为EOR/MOR和TOR,两种方式的特点与机架式服务器相同。

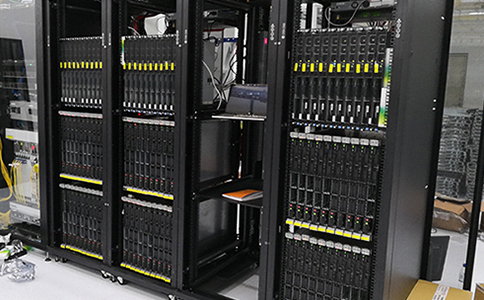

刀片服务器和机架式服务器的布线方式

二、机架式服务器布线方式:交换机EOR(行尾)布线方式

采用交换机EOR布线时,每个POD内两排机柜最外端放置两个网络机柜,POD内所有服务器机柜均安装配线架,配线架上的铜缆延伸至POD最外端的网络机柜,网络机柜内安装接入交换机。机架式服务器安装在服务器机柜中,服务器网卡通过跳线(铜缆)连接到机柜中的配线架。

1.EOR布线方式的缺点:服务器机柜到网络机柜的铜缆较多(约20-40根铜缆),距离网络机柜越远,机房内布线距离越长,导致工作量大,线缆管理维护灵活性差。开关的MOR(排中间)布线是EOR布线的改进。MOR网络机柜部署在POD中两排机柜的中间,可以减少服务器机柜到网络机柜的电缆距离,简化电缆管理和维护。

2.开关EOR布线方式特点:开关EOR布线方式最常见。通常,在安装服务器和接入交换机之前,从服务器机柜到网络机柜的布线施工已经完成,设备(服务器/交换机)的安装和跳线工作在服务器机柜和网络机柜中进行。如果每台机架式服务器的功率为500W,每台服务器机柜的功率输出按4KW或6KW计算,一个42U高的服务器机柜可以安装8-12台机架式服务器。

三、机架式服务器布线方式:TOR(架顶)交换机布线方式(真实大型数据中心部署方案)

TOR布线是EOR/MOR的延伸。采用TOR布线时,在POD中每个服务器机柜的上端部署1-2台带两个接入口的交换机。机架式服务器通过跳线连接到机柜中的交换机,交换机的上游端口通过铜缆或光纤连接到EOR/MOR网络机柜中的汇聚交换机。

刀片服务器和机架式服务器的布线方式

1.TOR布线的缺点:每个服务器机柜受电源输出功率限制,可部署的服务器数量有限,导致机柜内交换机接入端口利用率不足。在多个服务器机柜之间共享1-2个接入交换机可以解决交换机端口利用率不足的问题,但这种方式增加了电缆管理的工作量。

2.TOR布线方式特点:TOR布线方式简化了服务器机柜和网络机柜之间的布线,每个服务器机柜到EOR/MOR网络机柜的光纤或铜缆数量少(4-6根)。机柜中服务器的密度很高。对于宽度为19英寸、高度为42U的标准机柜,如果采用switch TOR布线,每个机柜可以部署15-30台高度为1U的机架式服务器(具体数量需要考虑单台服务器的功耗和机柜的功率输出)。

考虑到网络设计,TOR布线模式下每个接入交换机上的VLANs数量不会很多。规划网络时,有必要避免一个VLAN通过聚合交换机跨越多个接入交换机。因此,在使用TOR布线模式的网络拓扑中,每个VLAN的范围不会太大,包含的端口数量也不会太大。但是,对于EOR布线,接入交换机的端口密度较高,网络最初设计时可能存在端口较多的VLAN。TOR模式下接入交换机多,EOR模式下接入交换机少,因此TOR模式下网络设备管理维护工作量大。便宜服务器租用可咨询梦飞云idc了解。
